濾筒及濾料

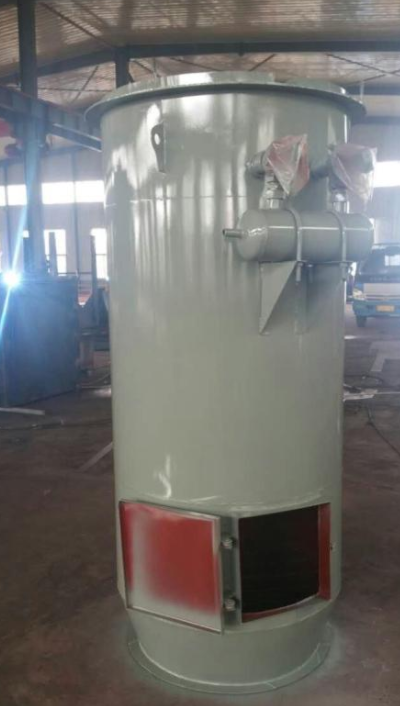

濾筒式除塵器 的過濾元件是濾筒。濾筒的構造分為頂蓋、金屬框架、褶形濾料和底座等四部分。由這四部分組成的濾筒有圓形、扁形和錐形等。
濾筒是用設計長度的濾料折疊成褶，首尾黏合成筒，筒的內外用金屬框架支撐，上、下用頂蓋和底座固定。頂蓋有固定螺栓及墊圈。圓形濾筒，扁形濾筒的外形。
濾筒的上下端蓋、護網的粘接應可靠，不應有脫膠、漏膠和流掛等缺陷；濾筒上的金屬件應滿足防銹要求；濾筒外表面應無明顯傷痕、磕碰、拉毛和毛刺等缺陷；濾筒的噴吹清灰按需要可配用誘導噴嘴或文氏管等噴吹裝置，濾筒內側應加防護網，當選用D≥320mm，H≥1200mm濾筒時，宜配用誘導噴嘴。
常用濾筒分為三大類。表為不同空氣濾筒的不同保護對象和安裝部位具體應用場合及安裝位
Ⅰ
保護機器類的空氣濾筒
內燃機、空氣壓縮機、汽輪機及其他類發動機的進氣系統機件保護
汽車、各種戰車、各類船艦、鐵路機車、飛機、運載火箭等發動機的進氣口或進氣道
Ⅱ
創建潔凈房間的空氣濾筒
潔凈室無塵，_生產產品質量，煙霧廠房?jī)艋骭人體健康
藥品、食品、電子產品的生產車問凈化；博物館、圖書館等館藏間凈化，手術室、健身房、生產廠房煙塵排放；行走器、飛行器、駕駛艙凈化。安裝在進氣口或進氣道。
Ⅲ
保護大氣用除塵器濾筒
控制煙塵粉塵排放，保護地球切生靈健康長壽
水泥廠、電廠、鋼廠等煙粉塵控制排放；垃圾焚燒、煉焦煉鐵、鍛鑄廠房及汽車等煙塵排放口
濾筒成品體積與過濾器總成體積關系很大。使用過濾器總成的主機，往往對過濾器提出以下要求：①除塵器總高和進出口距離（寬）；②濾筒下體總高和直徑；③濾筒總質量；④出氣口連接方式及尺寸；⑤過濾精度等一系列與過濾特性相關的性能要求。
濾筒設計根據總成要求要注意以下要素。
(l)濾筒外徑尺寸 大于濾筒內徑10mm以上為宜。這是因?yàn)楦叨〉目臻g，可以讓污染顆粒在濾筒外層緩慢沉降，這樣使濾筒從上而下地均勻接受污染堵塞。
(2)內骨架直徑尺寸的確定 主要考慮通油小孔的大小不應影響過濾氣量，同時要照顧小孔尺寸對骨架強度的影響。
(3)內骨架總強度極為重要 首先要考慮濾筒承受的壓差要以骨架支撐，所以直徑越小強度越高。
(4)褶皺紋牙高度 應選在l0~50mm之間。
(5)充分留有壓差余地 當計算出所需過濾而積后，應將此面積增大1倍。這是因?yàn)橐浞挚紤]實際工作中，粉塵污染物是不可預測的。
濾料
濾筒用濾料有兩類：一類是合成纖維濾料，一類是紙質濾料。
合成纖維非織造濾料。按加工工藝可分為連續纖維紡粘聚酯熱壓及短纖維紡粘聚酯熱壓兩類。濾料表面防水處理工況時，防水處理后的濾料其浸潤角應大于90°，沾水等級不低于Ⅳ級。濾料防油處理工況時，濾料做防油處理。聚酯非織造濾料可承受工作溫度不低于120℃。對高溫高濕等其他特殊工況，濾筒材質結構的選用應滿足應用要求。
紙質濾料可分為低透氣度和高透氣度兩類。
另外還有合成纖維非織造聚四氟乙烯覆膜濾料和紙質聚四氟乙烯覆膜濾料。
