根據 湖南省 20t煤粉鍋爐處理的風量及含塵氣流的理化性質，根據20t煤粉鍋爐煙氣特性及結合我們多年對鍋爐煙氣治理經驗，我公司推薦PPC96-8氣箱離線脈沖布袋除塵器。此型號的除塵設備處理工況風量為；44000m3/h，并按處理工況的煙氣工作溫度≤190℃,瞬時溫度≤230℃選購除塵器布袋濾料。由于煤粉鍋爐煙氣SO2含量較高煙氣呈酸性，因此此時的工況除塵設備濾袋應采取耐酸堿性能_的PPS覆膜濾料。

PPC96-8型氣箱脈沖袋式除塵器結構參數及技術特點

PPS_、耐酸堿針刺過濾氈是鍋爐布袋除塵器專用濾料，具有_的耐酸、堿特性；工作溫度190℃瞬間232℃；克重550g/m ² 。根據粉塵排放<20mg/Nm ³ 的要求,特選用薄膜孔徑在0.2-3微米之間PTFE薄膜，過濾效率均能達到99.9%以上，幾乎實現零排放。但該濾料價格很高，但使用壽命很好且可清洗，過濾效果也很好，可長期保持粉塵排放<20mg/Nm ³ 。

PPC96-8型氣箱脈沖袋式除塵器主要結構

      PPSC氣箱脈沖袋式除塵器主要由袋室（箱體）、灰斗、清潔氣體室、濾袋及骨架、脈沖噴吹系統、進出風箱、出風閥、卸灰閥、支架以及樓梯平臺等組成。

PPC96-8型氣箱脈沖袋式除塵器箱體

該 氣箱脈沖袋式除塵器一改常規的現場板式拼裝結構為單之箱體現場組合式，既大大減少了現場安裝工作量，又可有效地_設備整機質量。中箱體下部的進風處設有 截?fù)跹b置，含塵氣體在進風箱內進入灰斗時，粉塵隨其速度慣性沖撞擋板后，大部分即落入灰斗，其余少量細粉塵按截?fù)跹b置導流方向隨氣流進入濾袋室過濾。箱體 均采用4mm厚鋼板焊制。

PPC96-8型氣箱脈沖袋式除塵器灰斗

灰斗壁板均采用4mm厚鋼板焊制，外表均焊有足夠強度的角鋼為加強筋。灰斗下部還焊有大孔格柵網。檢修換袋時可以從上方將濾袋直接放入灰斗，落在板柵網上，然后從灰斗從孔門處即可統一取出，既減輕工人勞動強度，又實現了清潔操作，深受檢修人員的歡迎。

PPC96-8型氣箱脈沖袋式除塵器濾袋

為了_過濾性能確保排放標準，除塵器濾袋所采用的PPS覆膜針刺氈，其性能需達到如下指標：

重量：500g/m ²

厚度：2.00±0.15mm

透氣率（cm/s @127 Pa）：2～4

斷裂強度：徑向＞680  N/5×20cm    緯向＞800  N/5×20cm

破裂強度：2.9MPa/min

連續使用溫度：≤190℃

短時使用溫度：230℃

耐酸、堿性：良

耐磨性：良

水解穩定性：良

后處理方式：燒毛、壓光、覆膜、熱定型

馬鞍膠圈中彈簧漲圈材質為65Mn，厚度為0.4mm

濾袋口部縫有彈性漲圈，將其捏成月牙形放入花板孔內，密封、牢固、不脫落，安裝檢修換袋極為方便。濾袋間有十字形氣流通道。便于含塵氣體的勻速上升，擴散，達到濾袋負荷均衡，以延長使用壽命。

PPC96-8型氣箱脈沖袋式除塵器濾袋骨架

濾袋支撐骨架采用冷撥鋼絲點焊（電阻焊）而成，表面光滑無焊渣、焊痘、無毛刺，再經鍍鋅處理。

PPC96-8型氣箱脈沖袋式除塵器清潔氣體箱

每個袋室（箱體）的上方均相應連接有一個清潔氣體箱，其內部裝有噴吹管。噴吹管進氣端用快裝式連接管件固定在壁板上，終端用壓板固定在支架上。這種結構型式方便噴氣管的安裝調整，可確保其達到_的噴吹效果。

PPC96-8型氣箱脈沖袋式除塵器人孔門、檢查門

除塵器頂部和灰斗上的人孔檢查門均采用快開式結構，工人維修時無需攜帶工具，即可快快捷地打開和關閉，緊定用的手柄為凸輪式結構，手動擰緊后扳下即可牢固壓緊，提起后旋幾圈即可打開，極為方便快捷。

PPC96-8型氣箱脈沖袋式除塵器電磁脈沖閥

電磁脈沖閥，選用的是上海公司產品，其性能和壽命均達到了__水平。其型式為淹沒式，主要技術參數：

膜片使用壽命：＞100萬次

適應環境濕度：-35-90℃

噴吹氣源壓力：0.2-0.6Mpa

噴吹時間：0.2s

噴吹量：≥500L

工作電源：DC24V    20W

PPC96-8型氣箱脈沖袋式除塵器花板

   花板厚度為6㎜鋼板,采用_沖孔方式?jīng)_出裝袋孔,板面平整,袋孔孔徑尺寸統一,孔位準確。

PPC96-8型氣箱脈沖袋式除塵器工作原理

      含塵氣體進入除塵器進風箱后折而進入中箱體下部，首先碰到截?fù)跹b置，使大部分粗顆粒粉塵直接落入灰斗，起到予收塵作用，氣流進入濾袋室，在系統負壓作 用下，含塵氣體穿過內部裝有支撐骨架的濾袋時，粉塵被截留在濾袋外表面，干凈清潔氣體穿過濾袋后進入凈氣箱并通過出風閥匯入排氣總管，通過風機排入煙囪進 入大氣。濾袋上的粉塵積聚到設備阻力上限時，清灰控制裝置便發出指令，逐漸輪流打開_室的脈沖閥，向?yàn)V袋內噴入0.2~0.6MPa的清潔干燥的壓縮空 氣，使濾袋急速鼓脹以抖落外表的粉塵，落入灰斗。_室清灰完畢。粉塵落入灰斗后，再順序其它各室的清灰均按_室的程序輪流進行。

PPC96-8型氣箱脈沖袋式除塵器技術特點

A、清灰效果好，除塵效率高，可達99.9%以上。出口排放確保20mg/Nm ³ 以下。

B、濾袋布置合理，濾袋間設有合理的空氣通道，濾袋過濾負荷均勻，濾袋壽命長，一般可達1.5-2年以上。

C、中箱體下部的進風端設有截?fù)跹b置，既能截留大部分粗顆粒粉塵直接落入灰斗，又能_氣流分布，同時可有效地防止粉塵直接沖刷濾袋，以延長其壽命。

D、濾袋結構為美國富樂技術，拆裝極為方便衛生。

PPC96-8型氣箱脈沖袋式除塵器的技術參數表及供貨清單

1、除塵器的技術參數表

表1                  PPC96-8氣箱脈沖布袋除塵器技術參數表

除塵器型號	PPCS96-8	濾袋規格	Ф130×2450
處理風量	44000m 3 /h	過濾速度	0.95～1.12m/min
總過濾面積	774m 2	濾袋數量	768
凈過濾面積	657m 2	除塵效率	＞99.9％
分室數量	8	每室袋數	96
入口含塵濃度	＜20g/Nm 3	出口含塵濃度	＜20mg/Nm 3
設備阻力	＜1770Pa	濾料材質	PPS_、耐酸堿針刺過濾氈覆膜
使用溫度	≤190 ℃	_高沖擊溫度	230 ℃
清灰壓力	0.4-0.6Mpa	壓縮空氣耗量	2.4Nm 3 /min
脈沖閥規格	2 1 / 2 ″	脈沖閥數量	24只
噴吹控制	自動和手動	進風方式	左進、右出
氣動提升閥	φ725	提升閥數量	8
氣缸直徑	φ100	氣缸數量	8
螺旋輸送機	LS400X7200  5.5kw	輸送機數量	1
電動卸灰閥	400×400   1.5KW	電動卸灰閥臺數	1
設備總量(不含保溫層)(kg)	15700	保溫層面積（m 2 ）	150
除塵器外形尺寸㎜（長×寬×高）		9954×3160×10660

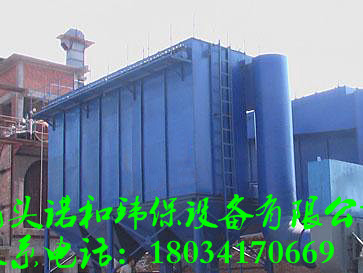

諾和公司在燃煤鍋爐除塵設備上有著很多的成功案例。并得到了客戶的認可和好評。此除塵器設備是為湖南某鍋爐公司選用的設備，已經使用五年之久，目前使用效果良好，并沒有出現過_的問題。歡迎廣大客戶來本公司訂購鍋爐除塵器設備。訂購電話：18034170669
